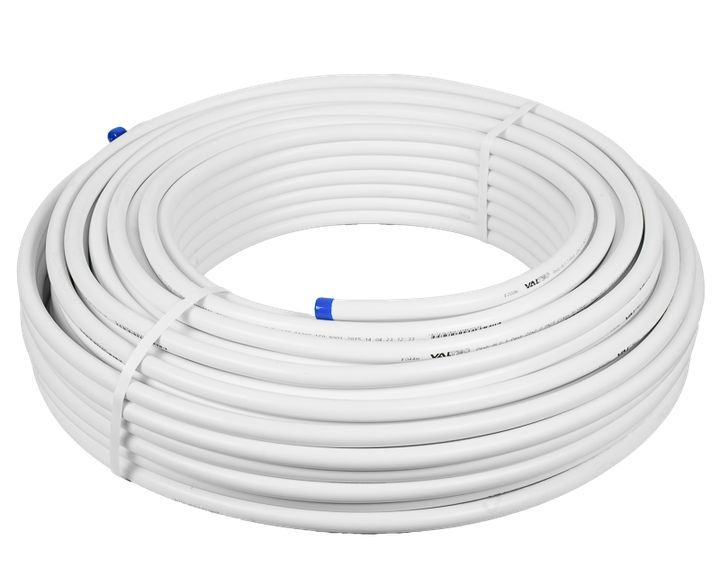

Pex-Al-Pex құбыры 16x2,0 орам 100 м Valtec

100 м катушкадағы Valtec PEX-AL-PEX 16x2.0 металл-пластикалық құбыр (V1620.200-бап) қалыңдығы 0,3 мм алюминий аралық қабаты бар көлденең байланысқан полиэтиленнен жасалған көп қабатты құбыр. Құбырдың ішкі және сыртқы қабаттарының полиэтилендері органосиланидтік әдіспен (PEX-b) қиылысады. Ішкі (жұмысшы) қабат 65%, сыртқы (қорғаныш) PEX қабаты 55% айқаспалы байланыс дәрежесіне ие. Бұл дизайн шешімі құбырды икемді етеді. Металл қабаты қалыңдығы 0,3 мм таза алюминий фольгадан дәнекерленген. Ортаңғы қабаттың алюминийі TIG әдісімен дәнекерленген, ал дәнекерлеудің беріктігі алюминий қабатының өзінің беріктігінен асып түседі. Қабаттардың жабысқақ қосылуының беріктігі 70 Н/10 мм, стандарты 50 Н/10 мм. Температураның қайталанатын өзгерістері металл полимерінің қабаттануына әкелмейді. Металл-полимерлі құбырларды қолдану аясы Valtek радиаторлық жылыту жүйелері (пайдалану класы 5) еденді жылыту жүйелері төбелік жылыту жүйелері тұрмыстық және ауыз сумен жабдықтау жүйелері Ашық аумақтарға арналған жылыту жүйелері суды салқындату жүйелері. Металл пластик құбырларының артықшылығы Valtec PEX-AL-PEX коррозияға төзімділігінің жоқтығы, агрессивті құрылыс қоспаларына төзімділігі, ішкі бетінің тегіс газ молекулаларына өткізбейтіндігі салыстырмалы түрде аз жылу сызықты ұзарту ыңғайлы тасымалдау үнемді орнату Valtec PEX-AL металл-полимер құбырларының жұмыс шарттары -PEX 16x2,0 мм Valtec PEX-AL-PEX металл-пластикалық құбырларын қысымы 25 барға дейінгі жүйелерде (0°C-тан +25°C-қа дейінгі температурада) қолдануға болады. 10 бар қысымдағы жұмыс температурасы 0 ° C-тан + 95 ° C-қа дейін. Максималды жұмыс температурасы (+95°C) кезінде максималды жұмыс қысымы 10 бар. Сыртқы диаметрі 16 мм құбырлар үшін сыну қысымы 84 бар. Белгіленген пайдалану шарттарына сәйкес құбырдың қызмет ету мерзімі - 50 жыл. Valtec PEX-AL-PEX металл-полимерлі құбырларын орнату нұсқаулары Құбыр бөліктерін қосу Valtec қысқыш фитингтері (VTm.300 сериясы) немесе пресс арматурасы (VTm.200 сериясы) арқылы жүзеге асырылады. Металл-полимерлі құбырларды монтаждау қоршаған ортаның температурасы кемінде +10 ° C кезінде осы мақсат үшін арнайы жасалған құралмен жүзеге асырылуы керек. Монтаждау кезінде құбырды тегістеуге немесе сындыруға болмайды. «Бүгілген» жағдайда құбырдың зақымдалған бөлігін алып тастау керек. 0°C-тан төмен температурада сақталатын немесе тасымалданатын құбыр орамдары прокатқа шығар алдында +10°C төмен емес температурада 24 сағат бойы сақталуы керек. Құбырды созу кернеулеріне жол бермей төсеу керек. Құбырлардың бос ұштары кір мен қоқыстың құбырға түсуіне жол бермеу үшін тығындармен тығыздалуы керек. Еденді жылыту құбырын бетонмен толтыру немесе жабынмен жабу гидравликалық герметикалық тексеруден өткеннен кейін ғана жүзеге асырылады. Құю кезінде құбыр кем дегенде 0,3 МПа қысым астында болуы керек; Құбырдың бетінен жоғары ерітіндіні құюдың ең аз биіктігі кемінде 25 мм болуы керек. Орнатқаннан кейін жүйе жүйедегі жұмыс қысымынан 1,5 есе, бірақ кемінде 6 бар статикалық қысыммен гидравликалық сынақтан өтуі керек. Сынақтар SP73.13330.2016 нұсқауларына сәйкес жүргізіледі. Тұрақты тіректерді құбырға орналастыру SP 41-102-98 нұсқауларына және «Valtec металл-полимерлі құбырларын пайдаланатын суық, ыстық сумен жабдықтау және жылыту жүйелерін жобалау, орнату және пайдалану жөніндегі нұсқаулықтарға» қатаң сәйкес жобалануы керек. .” Өндіруші VALTEC Series V1620 Құбыр формуласы PEX-AL-PEX Өнім санаты металл пластик құбыр Радиаторлық жылыту жүйесінің мақсаты Жұмыс ортасы су және гликоль ерітінділері Жұмыс ортасының температурасы +95°C дейін Қысқа мерзімді рұқсат етілген температура +130°C Ең жоғары жұмыс қысымы максималды жұмыс температурасы 10 бар Бұзғыш қысым 84 бар Жұмыс температурасы 10 бар қысымдағы 0°C-тан +95°C-қа дейін Жұмыс температурасы 25 бар қысымдағы 0°C-тан +25°C-қа дейін Жылу өткізгіштік 0,45 Вт/(м· ;K) +120°С-қа дейін қыздырғаннан кейін құбыр ұзындығының өзгеруі 0,0081 Алюминий дәнекерленген қосылыстың беріктігі 57 Н/мм2 Шикізаттағы ұшқыш заттардың массалық үлесі <0,035% Түсі ақ Полиэтилен b (органосиланид) айқастыру әдісі. негізгі материал >65% Ішкі бетінің кедір-бұдырлығы 0,007 мм Сыртқы және ішкі қабаттардың ең аз ұзақ мерзімді беріктігі материалы, MRS 10 МПа Оттегінің өткізгіштігі 0 мг/м2 Жабысқақ қосылыстардың қабаттасуына қарсылық >50 Н/см Жылу коэффициенті кеңею 0,026 мм/(м·K) Жану өнімдерінің уыттылық класы T3 Тұтанғыштық тобы B3 Тұтанғыштық тобы G4 Түтін түзу қабілеті D3 1 сызықтық метрдегі сұйықтық көлемі 0,113 л Минималды иілу радиусы қолмен 80 мм Ең аз иілу радиусы мм құбыр радиусы5 қабат қалыңдығы 0,3 мм Құбырдың қалыңдығы 2,0 мм Құбырдың сыртқы диаметрі 16 мм Құбырдың ішкі диаметрі 12 мм Катушкадағы құбырдың ұзындығы 100 м Катушка салмағы 23 кг 1 сызықтық метрдің салмағы 115 г Қызмет мерзімі 50 жыл Өндіруші елі Италия Брендтің шыққан елі Италия
